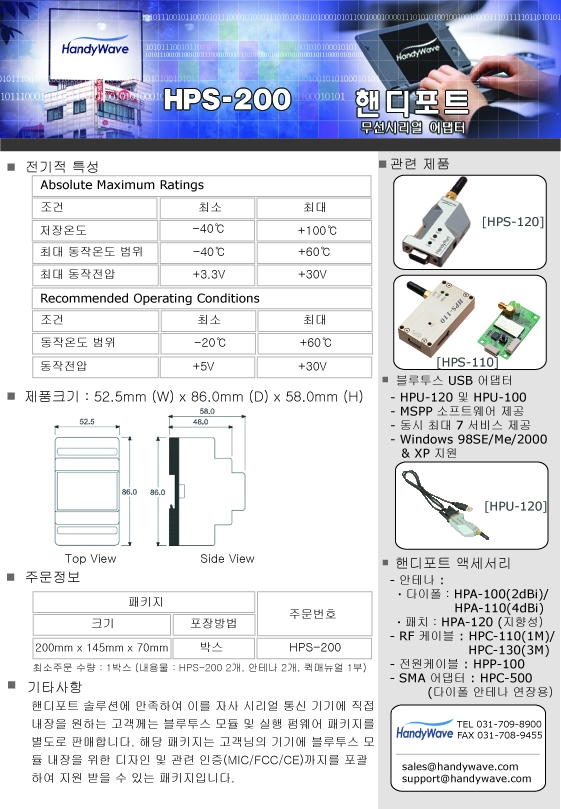

- 2008.09.10 무선시리얼 어댑터, HPS-200 소개
- 2008.09.10 HPS-200 사진
- 2008.09.10 OMRON 스마트센서 ZX-LDA11-N 무선시리얼 통신하기
- 2008.09.09 HPS-120 이용 야스카와 시그마III SERVOPACK 무선시리얼 통신하기
- 2008.09.08 무선시리얼 어댑터, HPS-120 소개

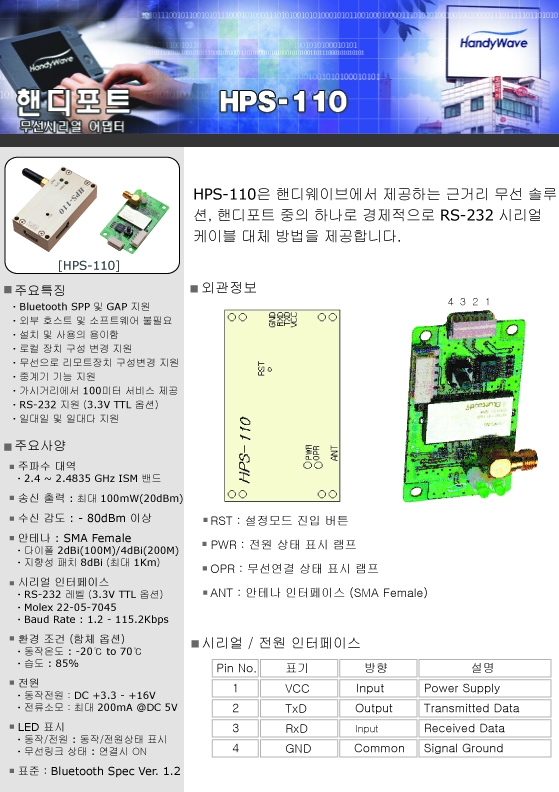

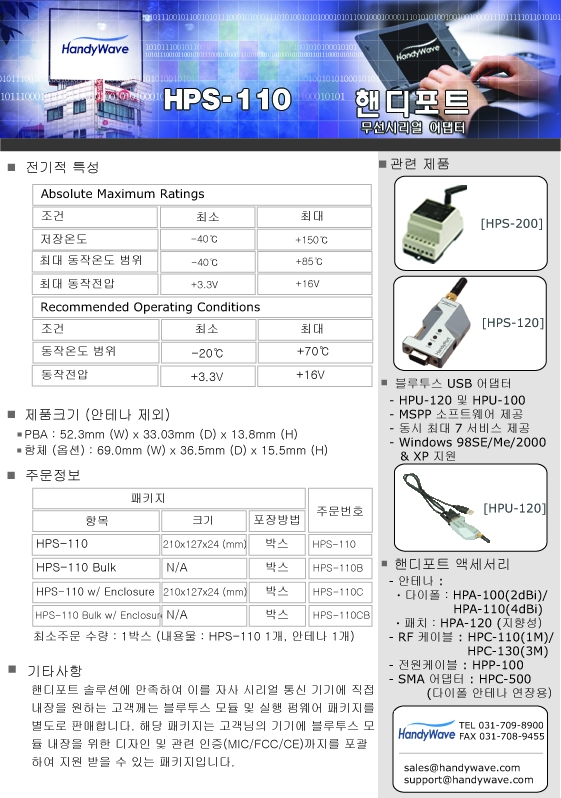

- 2008.09.08 무선시리얼 어댑터, HPS-110 소개

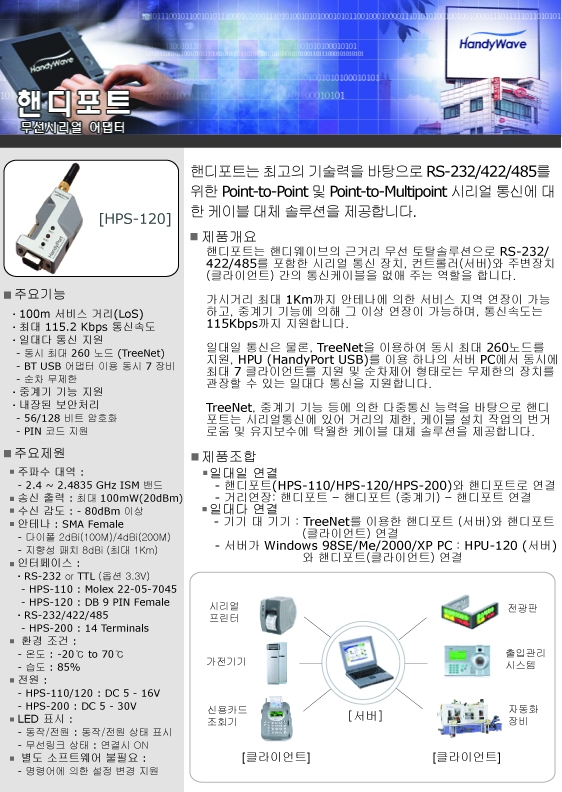

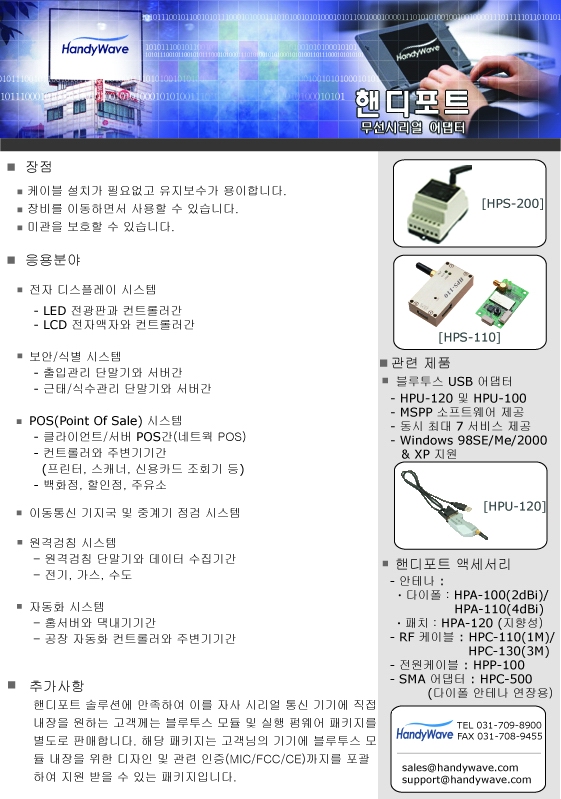

- 2008.09.08 무선시리얼 솔루현, 핸디포트 소개
- 2008.09.08 HPS-120 사진
- 2008.09.04 HPS-110 사진
- 2008.09.03 핸디포트 소개 동영상
'제품' 카테고리의 다른 글
| HP1-1 무선시리얼 어댑터 HPS-110 소개 (0) | 2009.08.06 |
|---|---|
| 무선시리얼 임베디드 모듈, HCS-03 소개 (0) | 2008.09.11 |
| 무선시리얼 어댑터, HPS-120 소개 (0) | 2008.09.08 |
| 무선시리얼 어댑터, HPS-110 소개 (0) | 2008.09.08 |
| 무선시리얼 솔루현, 핸디포트 소개 (0) | 2008.09.08 |
'사진' 카테고리의 다른 글
| HPS-120 사진 (0) | 2008.09.08 |
|---|---|
| HPS-110 사진 (0) | 2008.09.04 |
| 핸디포트 소개 동영상 (0) | 2008.09.03 |
HPS-120을 이용한 OMRON 스마트센서 ZX-LDA11-N의 무선시리얼 통신방법을 소개합니다.
1. 구성
1.1. PC쪽
- 프로그램: Smart Monitor(EN) Version 3.010 (OMRON)
- HPS-120: PC의 COM 포트 또는 USB-to-RS232 어댑터의 COM 포트에 연결하며, 전원은 USB 전원 케이블을 이용 USB 포트에서 공급
1.2. OMRON 스마트센서쪽
- 스마트센서: ZX-LDA11-N
- 시리얼 인터페이스 모듈: ZX-SF11 (DB9 Male)
- HPS-120: 전원공급 AC/DC 어댑터 (5V 300mA, 별도 구매 필요)
- RS-232 크로스 케이블(DB9 Female-to-DB9 Male): HPS-120과 ZX-SF11간의 연결에 사용
2. HPS-120 COM 포트 설정: 38400 8-N-1
3. 운용
- HPS-120의 COM 포트를 38400 8-N-1로 설정
- 1. 구성에 따라 OMRON 스마트센서와 HPS-120 및 PC와 HPS-120 연결
- PC에서 Smart Monitor를 실행하고 통신속도를 38400으로 설정하여 운용
감사합니다.
'무엇에쓰는물건인고 > PLC' 카테고리의 다른 글
| 무선시리얼 통신하기 – 핸디포트와 LS산전 PLC Master-K의 무선시리얼 통신하기 2 (0) | 2008.09.25 |
|---|---|
| 무선시리얼 통신하기 – 핸디포트와 LS산전 PLC Master-K의 무선시리얼 통신하기 (0) | 2008.09.24 |
| 무선시리얼 통신하기 – 핸디포트와 OMRON PLC SYSMAC의 무선시리얼 통신하기 (0) | 2008.09.23 |
| 무선시리얼 통신하기 – 핸디포트와 OMRON PLC CJ1M의 무선시리얼 통신하기 (0) | 2008.09.22 |
| HPS-120 이용 야스카와 시그마III SERVOPACK 무선시리얼 통신하기 (0) | 2008.09.09 |
HPS-120을 이용한 야스카와 시그마III SERVOPACK의 무선시리얼 통신 방법은 다음과 같습니다.
1. 구성
1.1. PC 쪽
- 프로그램: SigmaWin+ 서보팩
- COM 포트 또는 USB-to-RS-232 어댑터를 이용한 USB 포트
- HPS-120 (PC의 COM 포트 또는 USB-to-RS-232 어댑터의 COM 포트에 연결하며, 전원은 USB 전원 케이블을 이용 USB 포트에서 공급)
1.2. 시그마III SERVOPACK 쪽
- 야스카와 시그마III SERVOPACk 본체
- 시리얼 연결 케이블: JZSP-CMS02 케이블
- HPS-120: 전원공급 AC/DC 어댑터 (5V 300mA, 별매)
- RS-232 크로스 케이블: HPS-120과 JZSP-CMS02간의 연결에 사용
2. HPS-120 설정: 19200 8-E-1
3. 운용
- 1. 구성에서 언급된 내용으로 HPS-120과 PC 및 HPS-120과 시그마III SERVOPACK과 연결 후 SigmaWin+ 서보팩 프로그램을 이용하여 통신
감사합니다.
HandyPort 드림
