사용매뉴얼 - Data 흐름 및 라우팅 M9(멀티포인트모드)



핸디포트의 Point-to-Multipoint 모드에 대하여 소개합니다.



SN 중 EN 사이에서 리피터 역할을 수행하는 SN Repeater의 데이터 흐름 및 라우팅에 대하여 설명합니다.





1. SN Repeater의 데이터 흐름 및 라우팅

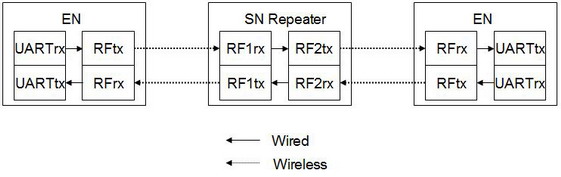

SN Repeater (핸디포트)는 두 쌍의 RF 자원을 가지고 있습니다. SN Repeater는 두 EN 사이에 리피터 역할을 수행합니다. 이는 두 EN 사이의 거리를 연장하기 위해 사용할 수 있습니다. 또는 SN Repeater는 Cascade 형태로 구현이 가능한 구조입니다. 즉, EN과 EN 사이에 하나 이상의 SN Repeater를 둘 수 있습니다. SN Repeater는 RF 자원 사이의 라우팅만을 제외하면 EN과 유사한 라우팅 메커니즘을 가지고 있습니다.

SN Repeater에서도 UART를 활성화 시켜 시리얼 장치와 연결이 가능합니다. 이 경우 SN Repeater는 WAIT 모드에 있는 EN의 데이터는 자신의 UART를 통해 연결된 장치 및 또 다른 EN에 무선으로 전달하고, Regster&Connect 모드에 있는 EN의 무선을 통해 받은 데이터는 무선으로 또 다른 EN에 전달하는 라우팅 기능도 수행합니다.
