사용매뉴얼 - Data 흐름 및 라우팅 M13(멀티포인트모드)



핸디포트의 Point-to-Multipoint 모드에 대하여 소개합니다.



ENm-MN-SN-EN 구조에서의 HUB 모드에 대하여 설명합니다. HUB 모드를 사용하기 위해서는 MN과 SN 설정시 각각 HUB 모드로 설정해야 합니다. 또한, HUB 모드는 반드시 ENm-MN-SN-EN 구조에서만 가능합니다.





1. HUB 모드에서 MN 및 SN의 라우팅 기능

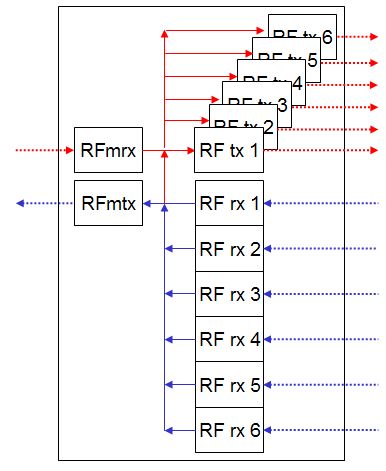

HUB 모드에서 MN 및 SN은 최대 7쌍의 RF 자원을 가집니다. 하나의 Outgoing Connection으로는 ENm 또는 상위 MN/SN에 반드시 연결되어야 하고 6개의 Incoming Connection을 이용하여 최대 6개의 SN/EN을 연결할 수 있습니다. 다음의 라우팅 기능을 가집니다.

- 상위 Node로부터의 Data: MN HUB 및 SN HUB는 연결된 모든 하위 Node에 데이터를 전송

- 하위 Node로부터의 Data: MN HUB 및 SN HUB는 데이터를 전송한 Node를 제외한 연결된 상위 및 하위 모든 Node에 데이터 전송





2. 연결도

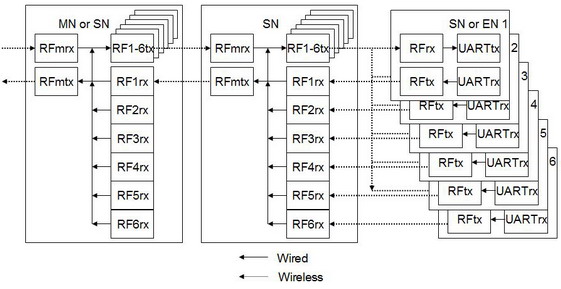

다음 그림은 핸디포트 멀티포인트 네트워크의 ENm-MN-SN-EN 구조에서의 HUB 모드를 사용한 일대다 연결을 형상화한 것입니다.
