사용매뉴얼 - 핸디포트의 토폴로지 M19(멀티포인트모드)



핸디포트의 Point-to-Multipoint 모드에 대하여 소개합니다.

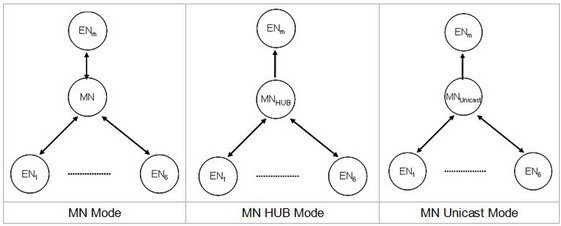

핸디포트 네트워크의 Star 토폴로지 중 1대7 통신에 대하여 설명합니다. 최대 7 노드 Star 토폴로지는 MN을 중심으로 ENm과 최대 6개까지의 EN이 연결될 수 있습니다 (MN 모드에서 UART를 활성화시키면 ENm 대신에 EN7을 연결할 수 있습니다.). 이때, MN은 설정에 따라 MN, MN HUB 또는 MN Unicast 모드로 동작합니다. ENm에 연결된 디바이스는 본 Star 네트워크의 마스터가 위치해야 합니다 (MN 모드에서 UART가 활성화되면 MN에 연결된 디바이스가 Star 네트워크의 마스터가 됩니다.). 본 Start 네트워크로는 MN Mode, MN HUB Mode 및 MN Unicast Mode가 존재합니다. MN 및 MN HUB Mode는 Master-Slave 구조 및 Half Duplex를 지원하며, MN Unicast Mode는 Path 설정 측면에서는 Master-Slave 구조, 데이터 통신 측면에서는 Full Duplex를 지원합니다.
