무선시리얼 통신하기 – 핸디포트와 제미니코 KM-1000 (PRINCHE I) POS 프린터

HPS-120을 이용한 POS와 제미니코 KM-1000 (PRINCHE I) POS 프린터의 무선시리얼 통신 방법입니다.



1. 구성



1.1. PC (POS)쪽

- 프로그램: POS 프로그램

- HPS-120: PC의 COM 포트에 연결하며, 전원은 USB 전원 케이블을 이용 USB 포트에서 공급



1.2. 영수증 프린터(KM-1000)쪽

- COM 포트: COM1을 사용하며, COM1/COM2는 PS2 Female, COM3/COM4는 USB Type A Female

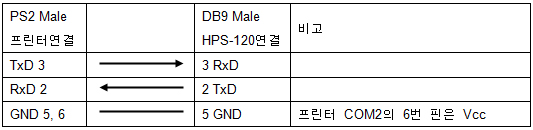

- PS2 Male-to-DB9 Male 젠더: 프린터의 PS2 커넥터와 HPS-120의 DB9 커넥터를 연결하기 위한 젠더

   * 프린터 COM2를 사용시에는 PS2의 6번을 DB9의 9번 핀에 연결하여 HPS-120에 전원 공급

- HPS-120 전원공급: AC/DC 어댑터 (5V 300mA, 별도 구매 필요) 이용 공급 또는 프린터의 COM4에 HPS-120용 USB 전원케이블의 Vcc와 GND의 극성을 변경하여 공급

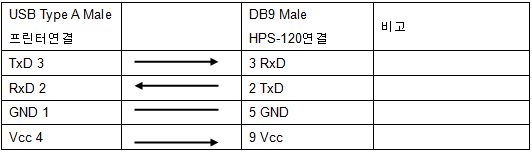

* 참고로 COM3 또는 COM4에 HPS-120을 사용할 경우에는 USB Type A Male-to-DB9 Male 젠더가 필요

2. COM 포트 설정

- 프린터: 9600 8-N-1

- HPS-120: 9600 8-N-1, 흐름제어 None





3. 운용

- 프린터에 PS2 Male-to-DB9 Male 젠더를 통해 HPS-120 연결 및 전원공급

- POS PC의 COM 포트에 HPS-120 연결하고 USB 전원 케이블을 통해 전원공급

- PC에서 POS 프로그램 시작하고 프린터 포트 지정하여 운용





감사합니다.
