무선시리얼 통신하기 – 핸디포트와 미쓰비시 PLC 무선시리얼 통신하기



HPS-120 이용한 미쓰비시 PLC Q series 무선시리얼 통신 방법입니다.



1. 구성 (PC Q series 연결)



1.1. PC (HPS-120 연결)

- 프로그램: PLC 통신프로그램

- HPS-120: PC COM 포트에 연결하며, 전원은 USB 전원 케이블을 이용 USB 포트에서 공급



1.2. PLC (Q series) (HPS-120 연결)

- COM 포트: DB9 Female

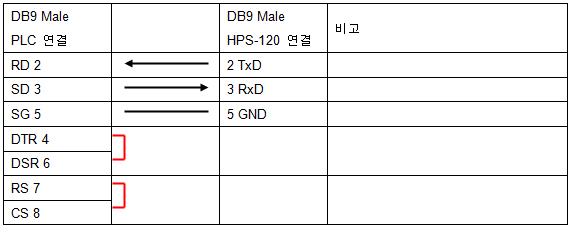

- DB9 Male-to-Male 젠더: PLC DB9 Female HPS-120 DB9 Female 커넥터를 연결하기 위한 젠더


- HPS-120
전원공급: AC/DC 어댑터 (5V 300mA, 별도 구매 필요) 이용 공급





2. COM 포트 설정

- PLC: 9600 8-N-1

- HPS-120: 9600 8-N-1





3. 운용

- PLC DB9 Male-to-Male 젠더를 통해 HPS-120 연결 전원공급

- PC COM 포트에 HPS-120 연결하고 USB 전원 케이블을 통해 전원공급

- PC에서 PLC 통신프로그램 시작하고 PLC 통신
