사용매뉴얼 - 트리 구조 M5(멀티포인트모드)



핸디포트의 Point-to-Multipoint 모드에 대하여 소개합니다.

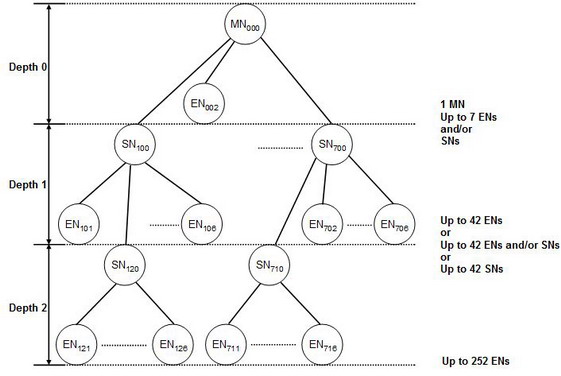

핸디포트 멀티포인트 네트워크에는 두 가지 트리 구조가 가능합니다. MN과 SN이 라우팅 (ENm-MN-SN 구조)만 가능한 경우와 MN과 SN이 라우팅과 UART를 통해 디바이스와 연결이 가능한 구조 (MN-SN UART ON 구조)가 그것입니다.





1. ENm-MN-SN-EN 구조

ENm-MN-SN-EN 구조에서는 EN만이 UART를 통해 시리얼 디바이스와 연결이 가능합니다. MN과 SN은 라우팅 기능만 수행하며 UART는 모니터링 용도로만 사용 가능합니다.





2. MN-SN-EN with UART ON 구조

MN-SN-EN with UART ON 구조에서는 MN, SN 및 EN 모두가 UART를 통해 시리얼 디바이스와 연결이 가능합니다. 이 경우 MN과 SN은 명령어를 이용하여 UART를 활성화시키는 과정이 필요합니다.
