사용매뉴얼 - 명령어 종류 M24(멀티포인트모드)



핸디포트의 Point-to-Multipoint 모드에 대하여 소개합니다.



핸디포트의 멀티포인트 기능을 사용하기 위하여는 소프트웨어 버전 3.2 또는 그 이상이어야 합니다. 소프트웨어 버전 3.1까지는 멀티포인트 기능을 지원하지 않습니다. 또한, 핸디포트의 멀티포인트 기능을 사용하기 위해서는 MN, SN 및 EN 모두 소프트웨어 버전 3.2 이상이어야 합니다.



1. 명령어 종류

핸디포트의 멀티포인트 기능을 위한 명령어에는 멀티포인트 모드 설정 명령어, Address 모드 설정 및 관련 Packet Size 지정 또는 해제 명령어, 탐색 후 자동 연결을 위한 탐색, Node Level 지정 및 찾을 CoD 지정 명령어, Unicast 모드를 위한 Path 설정, 연결된 Node 상태 출력 명령어, 상태 정보 출력 명령어 및 UART Mode 설정 명령어들이 있습니다.

또한, 각각의 멀티포인트 기능을 위한 명령어는 Node의 종류에 따라 사용 가능 여부가 결정됩니다.

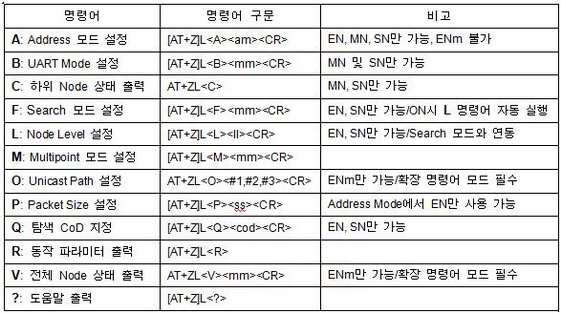

1.1. 멀티포인트 기능을 위한 명령어 모음



1.2. 노드별 명령어 사용 가능여부

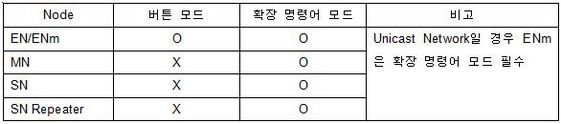

1.3. 노드별 버튼 모드 가능여부
