사용매뉴얼 - Address 모드설정 명령어[LA] M26(멀티포인트모드)



핸디포트의 Point-to-Multipoint 모드에 대하여 소개합니다.



핸디포트의 멀티포인트 기능을 사용하기 위하여는 소프트웨어 버전 3.2 또는 그 이상이어야 합니다. 소프트웨어 버전 3.1까지는 멀티포인트 기능을 지원하지 않습니다. 또한, 핸디포트의 멀티포인트 기능을 사용하기 위해서는 MN, SN 및 EN 모두 소프트웨어 버전 3.2 이상이어야 합니다. (설정변경 관련 “사용매뉴얼 - 기능 사용법 M23(멀티포인트모드)” 참고)

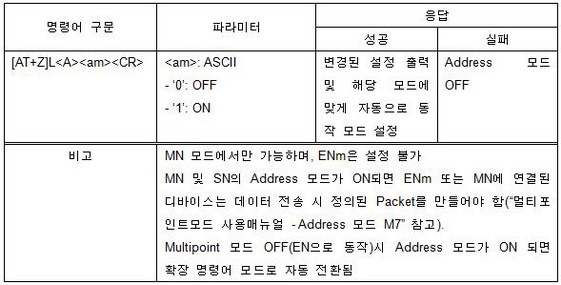

1. Address 모드설정 명령어





2. 버튼 모드에서 Address 모드 활성화 예

1 단계: 버튼을 구동시키고 5초 후 <CR>을 입력하여 설정모드로 진입

2 단계: 명령어 “LR” 입력하여 현재 설정 확인 후 Address 모드 설정 명령어 “LA” 입력

3 단계: “1<CR>” 입력하고 변경된 Address 모드 확인

4 단계: 명령어 ‘V’ 입력하여 변경된 연결모드 확인 후 명령어 ‘X’ 입력하여 적용





3. 비버튼 모드에서 Address 모드 비활성화 예

1 단계: 명령어 “AT+ZLR” 입력하여 현재 설정 확인 후 Address 모드 설정 명령어 “AT+ZLA” 입력

2 단계: “0<CR>” 입력하고 변경된 Address 모드 확인

3 단계: 명령어 “AT+ZV” 입력하고 변경된 연결모드 확인 후 명령어 “AT+ZX” 입력하여 적용
