무선시리얼 통신하기 - 핸디포트와 Campbell CR3000 Datalogger 무선시리얼 통신하기



HPS-120을 이용한 Campbell CR3000 Datalogger와의 무선시리얼 통신 방법입니다.



1. 구성 (PC와 CR3000 연결)



1.1. PC쪽 (HPS-120 연결)

- 프로그램: CR3000 통신프로그램 (PC200W 등)

- HPS-120: PC의 COM 포트에 연결하며, 전원은 USB 전원 케이블을 이용 USB 포트에서 공급



1.2. CR3000쪽 (HPS-120 연결)

- COM 포트: DB9 Female

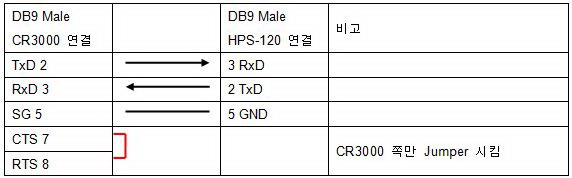

- DB9 Male-to-Male 젠더: CR3000의 DB9 Female과 HPS-120의 DB9 Female 커넥터를 연결하기 위한 젠더

*HPS-120 전원공급: AC/DC 어댑터 (5V 300mA, 별도 구매 필요) 이용 공급





2. COM 포트 설정

- CR3000: 9600 8-N-1 (300 - 115200bps 지원)

- HPS-120: 9600 8-N-1 (1200 - 115200bps 지원)

*참고사항: CR3000의 COM 포트 설정과 HPS-120의 COM 포트 설정은 반드시 일치해야 시리얼 무선통신 가능





3. 운용

- CR3000에 DB9 Male-to-Male 젠더를 통해 HPS-120 연결 및 전원공급

- PC의 COM 포트에 HPS-120 연결하고 USB 전원 케이블을 통해 전원공급

- PC에서 CR3000 통신프로그램 시작하고 CR3000과 통신
