무선시리얼 통신하기 - 핸디포트와 LED 전광판 2



HPS-120을 이용한 LED 전광판과의 1대2 무선시리얼 통신 방법입니다. 하나의 PC에서 동일한 내용을 동시에 두 개의 전광판에 전송하는 예입니다.



1. 구성



1.1. PC 쪽

- 프로그램: 전광판 표출 프로그램

- HPS-120: PC의 COM 포트에 연결하며, 전원은 USB 전원 케이블을 이용 USB 포트에서 공급

- 핸디포트 설정

- 동작모드: 1대다 연결을 위한 MN (Master Node) 모드

- UART 모드: On



1.2. 전광판 쪽

- 시리얼포트: DB9 또는 전광판 생산자에 따라 상이

1.2.1. 첫 번째 전광판 쪽

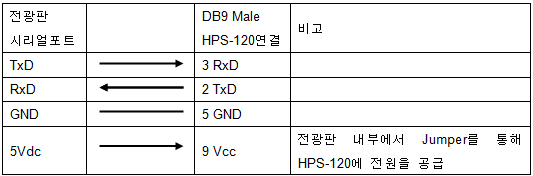

- 핸디포트와 전광판 시리얼포트 및 전원 연결

- HPS-120 전원공급: 전광판 내부에서 Jumper를 통해 공급 또는 AC/DC 어댑터 (5V 300mA, 별도 구매 필요) 이용 공급

- 핸디포트 설정

- 동작모드: EN (End Node) 모드로 디폴트 설정 모드

- 연결모드: Register & Connect 모드

- Port 번호: 1

- Target BD_ADDR: MN의 Local BD_ADDR

1.2.2. 두 번째 전광판 쪽

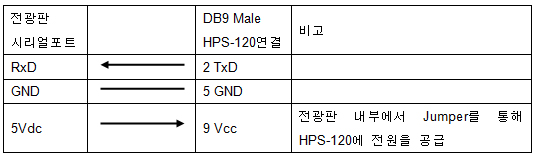

- 두 번째 전광판의 TxD는 연결하지 않음

- 핸디포트와 전광판 시리얼포트 연결 및 전원연결

- HPS-120 전원공급: 전광판 내부에서 Jumper를 통해 공급 또는 AC/DC 어댑터 (5V 300mA, 별도 구매 필요) 이용 공급

- 핸디포트 설정

- 동작모드: EN (End Node) 모드로 디폴트 설정 모드

- 연결모드: Register & Connect 모드

- Port 번호: 2

- Target BD_ADDR: MN의 Local BD_ADDR





2. 시리얼포트 설정

각각의 전광판 시리얼포트는 전광판 Controller 공급자에 따라 상이하며, 반드시 전광판의 Controller의 시리얼포트 설정과 핸디포트의 시리얼포트 설정을 동일하게 설정해야 무선시리얼 통신이 가능

예)

- 전광판: 57600 8-N-1

- HPS-120: 57600 8-N-1





3. 운용

- 각각의 전광판과 HPS-120을 시리얼포트를 통해 연결하고 HPS-120에 전원공급

- PC의 COM 포트에 HPS-120을 연결하고 USB 포트에서 USB 전원케이블을 통해 전원공급

- PC에서 전광판 표출 프로그램을 시작하고 시리얼포트 지정하여 운용
