무선시리얼 통신하기 - 핸디포트와 LED 전광판 3



HPS-120을 이용한 LED 전광판 2개의 Daisy Chain 구성 무선시리얼 통신 방법입니다. PC 프로그램에서 가까운 쪽의 전광판에 내용을 전송하고 이를 핸디포트가 두 번째 전광판에 같은 내용을 그대로 전송하는 예입니다.



1. 구성



1.1. PC 쪽

- 프로그램: 전광판 표출 프로그램

- HPS-120: PC의 COM 포트에 연결하며, 전원은 USB 전원 케이블을 이용 USB 포트에서 공급

- 핸디포트 설정

- 동작모드: EN (End Node) 모드로 디폴트 설정 모드

- 연결모드: Wait 모드



1.2. 전광판 쪽

- 시리얼포트: DB9 또는 전광판 생산자에 따라 상이

1.2.1. 첫 번째 전광판 쪽

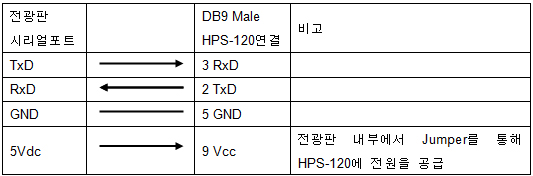

- 핸디포트와 전광판 시리얼포트 및 전원 연결

- HPS-120 전원공급: 전광판 내부에서 Jumper를 통해 공급 또는 AC/DC 어댑터 (5V 300mA, 별도 구매 필요) 이용 공급

- 핸디포트 설정

- 동작모드: SN Repeater 모드

- Target BD_ADDR: PC의 HPS-120 Local BD_ADDR

1.2.2. 두 번째 전광판 쪽

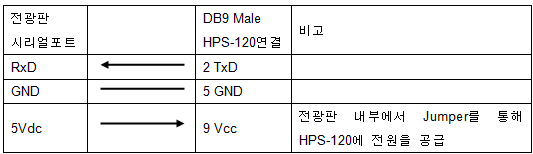

- 두 번째 전광판의 TxD는 연결하지 않음

- 핸디포트와 전광판 시리얼포트 연결 및 전원연결

- HPS-120 전원공급: 전광판 내부에서 Jumper를 통해 공급 또는 AC/DC 어댑터 (5V 300mA, 별도 구매 필요) 이용 공급

- 핸디포트 설정

- 동작모드: EN (End Node) 모드로 디폴트 설정 모드

- 연결모드: Register & Connect 모드

- Port 번호: 1

- Target BD_ADDR: SN Repeater의 Local BD_ADDR





2. 시리얼포트 설정

각각의 전광판 시리얼포트는 전광판 Controller 공급자에 따라 상이하며, 반드시 전광판의 Controller의 시리얼포트 설정과 핸디포트의 시리얼포트의 설정을 동일하게 설정해야 무선시리얼 통신이 가능.

예)

- 전광판: 57600 8-N-1

- HPS-120: 57600 8-N-1





3. 운용

- 각각의 전광판과 HPS-120을 시리얼포트를 통해 연결하고 HPS-120에 전원공급

- PC의 COM 포트에 HPS-120을 연결하고 USB 포트에서 USB 전원케이블을 통해 전원공급

- PC에서 전광판 표출 프로그램을 시작하고 시리얼포트 지정하여 운용





무선시리얼 솔루션, 핸디포트 by 핸디웨이브
